SHL雙鍋筒散裝鏈條爐排蒸汽鍋爐

容量：10-35 t/h
工作壓力：1.25-2.5 MPA
適用燃料：煤、生物質
應用范圍：供熱。化工、食品、橡膠、飼料

分享到：

產品簡介
產品特點
產品參數
工程案例
型號編制說明
留言咨詢

產品簡介 :

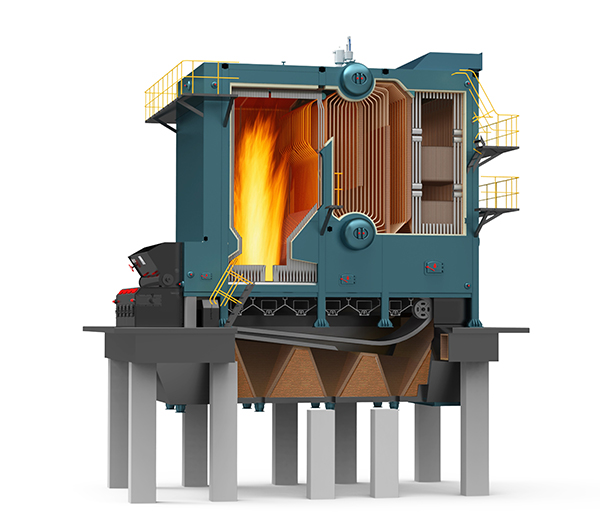

　　SHL型散裝鍋爐系雙鍋筒橫向布置自然循環水管鍋爐。鍋爐由前后左右水準壁組成的爐膛和由上下鍋筒與對流管束組成的鍋爐本體，尾部設有省煤器、空氣預熱器，燃燒設備為為鱗片式爐排，無級調速控制，散裝出廠，現場組裝砌筑。

　　SHL型系列散裝熱水鍋爐系雙鍋簡橫向布置自然循環燃煤水管鍋爐橫置上、下鍋筒與水冷壁管形成豎井式爐膛,與對流管束集箱等組成鍋爐本體。尾部設有省煤器,空氣預熱器,燃燒設備為鱗片式爐排,無級調速控制,散裝出廠，現場組裝砌筑,煙氣流程為多回程。

技術優勢:

　　該型鍋爐具有如下優特點:

　　鍋爐具有超出力能力。

　　升溫快,熱效率高,占地小;爐排采用鱗片式不漏煤爐排,運行可靠性極大提高適用煤種廣;爐拱爐墻可采用澆筑方式。

　　密封性能好,著火條件改善,環保節能,燃燒強烈;自動化程度高,運行平穩,安全可靠,使用壽命極高。

　　該型鍋爐具有出力足,熱效率高,煤種適應性強,安全可靠,消煙除塵好等特點。廣泛應用于人民生活集中供熱的領域。

產品參數:

鍋爐型號

參數項目
Item

Model

☆SHL10-1.25-M
SHL10-1.60-M
SHL10-2.45-M

☆SHL15-1.25-M
SHL15-1.60-M
SHL15-2.50-M

☆SHL20-1.25-M
SHL20-1.60-M
SHL20-2.50-M

☆SHL25-1.25-M
SHL25-1.60-M
SHL25-2.50-M

☆SHL30-1.25-M
SHL30-1.60-M
SHL30-2.50-M

☆SHL35-1.25-M
SHL35-1.60-M
SHL35-2.50-M

額定蒸發量/（t/h）
Rated evaporation capacity

10/

15/

20/

25/

工作壓力（MPa）
Pressure

1.25/1.6/2.45/1.0

1.25/1.6/2.5/1.25

1.25/1.6/2.5/1.0/1.25

1.25/1.6/2.5/1.25

1.25/1.6/2.5/1.0

1.25/1.6/2.5

蒸汽溫度（℃）
Steam temperature/Rated output water temperature

194/204/225/115

194/204/225/95/130

194/204/225/115

194/204/225

給水溫度/回水溫度（℃）
Feed water/return water temperature

105

受熱面積（㎡）
Heating area

本體
Proper

輻射
Radiation

輻射（Radiation）57.5

輻射（Radiation）63.5

輻射（Radiation）97.5

輻射（Radiation）87.5

輻射（Radiation）80.7

輻射（Radiation）131.7

對流
Convection

對流（Convection）152

對流（Convection）178.9

對流（Convection）243

對流（Convection）263

對流（Convection）315

對流（Convection）388.5

省煤器（㎡）/空預器Economizer/Air preheater

94.4/170

118/211

410/332

198/422

339/548

311.6/640

爐排面積（㎡）
Effective area of great

12.2

18.07

23.2

27.7

31.0

35.12

適用燃料
Available Fuel

燃料

煤、生物質成型顆粒燃料

應用基底位發熱值（KJ/kg）Low heating value

16240

鍋爐熱效率（%）
Thermal efficiency

81.0

81.5

81.6

82.0

鍋爐燃料消耗量（kg/h）
Fuel consumption

1860

2790

3720

4650

5580

6510

最大運輸尺寸LxWxH(m)
Overall dimension of boiler transported

5.5/1.5/1.6

6.2/1.5/1.6

6.1/1.29/1.06

6.2/1.5/1.8

5.3/4.0/4.2

7.6/1.3/1.04

最大運輸重量
Weight of biggest part for transportation

3.2

4.2

7.3

8.5

10.7

9.4

安裝后外形尺寸LxWxH(m)
Overall dimension of boiler assembled

11.9x7.0x9.8

12.4x7.5x10.5

14.3x8.8x12.5

12.5x8.5x12.5

12.0x9.0x12.5

15.35x8.88x12.5

型號編制說明 :

A B C - D E

A:爐類型號：Y-液相爐 Q-氣相爐

B:燃燒設備代號： G-其他爐排 L-鏈條爐排

C:爐體安置型式代號：L-立式，W-臥式，Q-其它

D:額定熱功率：KW

E:燃料種類（MA-煙煤；T-泛指生物質類；選型時應進一步明確）

示例：YGL-1000 MA

表示液相立式手燒燃煤有機熱載體爐，額定熱功率為1000KW，燃料為煙煤。

示例：YLW-2400 MA

表示液相臥式鏈條燃煤有機熱載體爐，額定熱功率為2400KW，燃料為煙煤。

示例

鍋爐號由三部分組成，各部分之間用短橫線相連，如下面式樣表示：

型號編制說明

鍋殼鍋爐總體型式代號

水管鍋爐總體型式代號

燃燒設備代號

燃料品種代號
